Вискомуфта и все,что нужно о ней знать.

Работа многих изделий основывается на использовании, порой неожиданным образом, самых разных свойств привычных нам веществ. Примером этого может служить вискомуфта – специальное устройство, предназначенное для избирательной передачи, зависящей от внешних условий, крутящего момента. У таких изделий принцип работы основан на изменении вязкости залитой в него жидкости. Нельзя сказать, что они применяются чрезвычайно широко, например как МКПП, но и обойти стороной их использование было бы неправильно.

Вискомуфта — вязкостная муфта, часть трансмиссии автомобиля, механизм передачи и выравнивания крутящего момента. В отличие от гидромуфты и гидротрансформатора в вискомуфте использован иной принцип действия. В этом устройстве крутящий момент передается не через динамические свойства потока жидкости, а с использованием вязкостных свойств жидкости, заполняющей внутреннее пространство вискомуфты. Применяется в качестве механизма автоматической блокировки дифференциала.

История изобретения

Вискомуфта была изобретена в 1917 году в США Мелвином Северном, но применения в то время не нашла. В 1964 году вискомуфта была впервые установлена в качестве механизма автоматической блокировки межосевого дифференциала на автомобиле Interceptor FF английской компании Jensen. С середины 60-х годов вискомуфты нашли широкое применение в самоблокирующихся межколесных дифференциалах на легковых автомобилях с постоянным приводом на все колеса.

Принцип работы вискомуфты

Что такое вискомуфта вентилятора охлаждения? Это специальный механизм, который выполняет функцию избирательной передачи, что зависит от внешних условий, крутящего момента. Вязкостная муфта выглядит как корпус, который полностью герметичен, с расположенными внутри двумя рядами дисков. Один из них связывается с ведомым валом, второй с ведущим. Эти диски перемежаются друг с другом. Каждый из них имеет как отверстия, так и выступы, а расстояние между плоскостями дисков минимальное. Корпус вискомуфты внутри заполнен вязкой жидкостью, которая, зачастую, изготавливается на силиконовой основе. Жидкость для вискомуфты отличается специфическими особенностями, которые позволяют эффективно её использовать.

Это: Увеличение вязкости при возрастании интенсивности перемешивания. Высокий коэффициент расширения во время нагрева. Когда автомобиль движется с постоянной скоростью, диски вискомуфты вращаются равномерно и масло между ними не перемешивается. Когда скорость ведомого и ведущего валов разнится, также различается и скорость вращения дисков. В результате этого вязкость жидкости увеличивается, и она воздействует на передачу крутящего момента к ведомому валу. Когда разность скоростей вращения дисков очень велика, масло для вискомуфты становится настолько вязким, что она блокируется. Жидкость переходит в состояние, близкое к твёрдому.

Виды вискомуфт.

В настоящее время в автомобилях используется 2 вида устройств:

  • с постоянным объемом дилатантной жидкости;
  • в которых рабочий объем вещества зависит от внешних условий.

Первые применяются в т.н. самоблокирующихся дифференциалах в трансмиссиях автомобилей, в том числе, для автоматического подключения полного привода.

Область применения вторых – системы охлаждения двигателей, здесь они используются для управления вентилятором.

Работа детали в трансмиссии.

При движении в штатном режиме на нормальном покрытии угловые скорости колес обеих осей одинаковы. Диски вязкостной муфты вращаются с равными скоростями, передача момента от двигателя к ведомой оси минимальна. Фактически, автомобиль становится полностью передне- или заднеприводным.

При движении по льду, снегу, грязи, неровностям синхронность вращения колес нарушается, вязкость жидкости в устройстве возрастает, увеличивая передачу вращающего момента на вторую ось. Теоретически, такая передача мощности в некоторых экстренных режимах может составлять до 100%, хотя, как правило, даже частичного подключения второй оси достаточно для безопасного преодоления проблемного участка.

Важно! Следует понимать, что вязкостная муфта ни в коем случае не является полноценным межосевым дифференциалом, обеспечивающим перераспределение крутящего момента двигателя на обе ведущие оси.

Использование детали оправдано на неровных покрытиях, при гололеде в городе или влажной трассе. При езде в условиях полного бездорожья запаздывание срабатывания такого самоблокирующегося дифференциала является недопустимым. Кроме того, постоянные нагрузки могут привести к перегреву жидкости в устройстве, потере ею рабочих свойств и полному самоблокированию, что чревато поломками других систем автомобиля.

В настоящее время на автомобилях с автоматически подключаемым полным приводом вискомуфты эксплуатируются в «предстартовом режиме». Для него характерна постоянная передача от 5% до 15% мощности двигателя на ведомую ось, что значительно снижает время реакции механизма.

Где применяют вискомуфты?

Собственно основных применений всего два, однако сейчас остается всего одно:

  • Применялись для охлаждения двигателя. НА шток закреплялась вискомуфта с вентилятором. Она приводилась в движение от коленчатого вала автомобиля посредствам ременной передачи. Чем быстрее вращался двигатель, тем больше густела жидкость и связь с вентилятором становилась жестче. Если обороты падали, то не происходило такого сильного смешивания, значит были проскальзывания то есть вентилятор вращался, не так сильно охлаждал радиатор. Такая система эффективна для холодного (зимнего) периода, когда двигатель итак не сильно прогревается, а его еще и охлаждают. Сейчас применение таких систем на новых автомобилях уже и не встретить, ее заменили электронные вентиляторы (с датчиками в жидкости), которые питаются от электричества и никак не связаны с коленчатым валом двигателя.
  • Автоматическое подключение полного привода. Именно в этом направлении вискомуфты остались очень сильно востребованными. Практически на 70 – 80% кроссоверах или паркетниках, сейчас применяются такие системы. Правда, их постепенно начинают вытеснять полностью электромеханические варианты, но пока они дороже и не такие практичные.

С одной стороны вискомуфта это очень простое, дешевое, практичное и универсальное механическое устройство, с другой у нее достаточно много минусов.

САМОСТОЯТЕЛЬНЫЙ РЕМОНТ ВИСКОМУФТЫ

Если вы замечаете перегрев двигателя, не спешите делать замену вискомуфты. Возможно, вам удастся самостоятельно отремонтировать сломавшуюся деталь. Самой распространенной причиной неисправности является утечка силикона из основания детали. Чтобы залить новую жидкость, вам нужно: Снять вискомуфту с водяного наноса, после чего разобрать ее. На самом диске устройства имеется пластина с пружиной, под которой находится отверстие для силиконовой жидкости.

Вам нужно с максимальной осторожностью снять штифт, а затем шприцом залить смазку. Учитывайте, во время подобного ремонта деталь кладут горизонтально. Шприцом достаточно набрать пятнадцать миллилитров маслянистой жидкости. Не спеша заливайте силикон во внутрь. Подождите несколько минут, не извлекая шприц из отверстия, чтобы жидкость успела глубоко затечь в вискомуфту. Протрите поверхность устройства от излишка жидкости в случае необходимости. Поставьте штифт на место, а затем установите деталь.

Если вы плохо разбираетесь в автомобилях и не знаете принцип работы тех или иных деталей, лучше не приступайте к починке самостоятельно. Дело здесь не в возможной поломке частей транспортного средства, а в трудности собрать все обратно.

Также частой причиной поломки вискомуфты являются подшипники. Признак подобной неисправности один единственный: различного рода шумы в области радиатора охлаждения. Чтобы отремонтировать устройство, его первым делом нужно снять. Для этого открутите три болта, которые крепят деталь. После этого вискомуфту легко снять из отсека мотора. Вынув устройство, можете приступать к замене подшипника. Производите их замену только тогда, когда разобрали узел и слили масляную жидкость. Воспользуйтесь специальным инструментом для снятия подшипника — съемником. Если воспользоваться подручными средствами, можно повредить полностью узел. Установив новый подшипник, можете приступать к установке устройства.

Не забудьте залить новую силиконовую жидкость, которую слили перед ремонтом вискомуфты. Когда вы замечаете «неправильное поведение» муфты, не нужно сразу менять всю деталь, ведь зачастую ее можно отремонтировать. Особых навыков и умений для этого дела не потребуется. Единственная сложность, которая может возникнуть, — это поиск съемника для извлечения старого подшипника. Инструмент продается не в каждом автомобильной магазине, что затрудняет самостоятельную починку вискомуфты. Если вы побывали во всех известных вам автомагазинах, и не нашли съемника, спросите у друзей-водителей. Остальные же детали найти незатруднительно.

ОСОБЕННОСТИ РЕМОНТА ВИСКОМУФТЫ

Не на всех подобных устройствах имеется отверстие для заливки маслянистой жидкости. Если вы «новичок», не пытайтесь самостоятельно ремонтировать устройство. Опытные мастера делают отверстия самостоятельно. Вы, конечно, тоже можете попробовать просверлить дырку на свой страх и риск. Не применяйте грубую физическую силу при манипуляциях с диском. Если алюминий на валю погнется, вискомуфту починить не выйдет — только полная замена устройства.

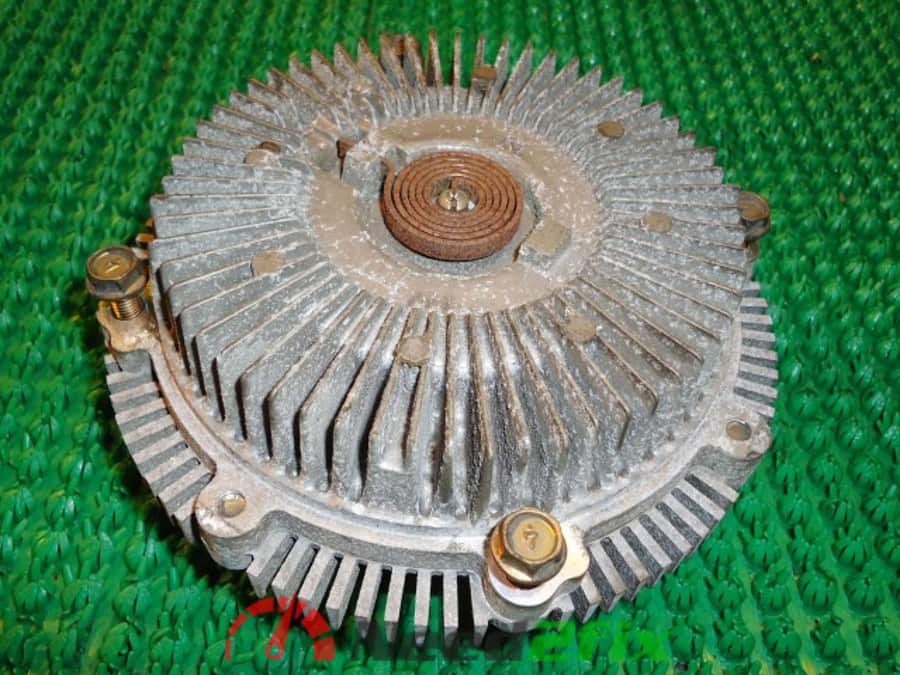

Как работает вискомуфта вентилятора охлаждения (ВО)?

Пока двигатель не прогрет, термостат направляет поток охлаждающей жидкости по малому кругу. В этом режиме вещество в вискомуфте выдавливается вращающимся диском в резервную емкость. Зацепление между диском и корпусом отсутствует, вентилятор не вращается.

Поступление охлаждающей жидкости в радиатор вызывает деформацию биметаллической пластины, срабатывание клапанов и накопление жидкости вязкостной муфты не в резервной емкости, а в пространстве между диском и корпусом. За счет вязкости происходит блокировка агрегата, на который передается мощность с вала. Вентилятор приходит во вращение, направляя воздушный поток на радиатор, обеспечивая снижение температуры ОЖ.

При остывании ее до уровня порога срабатывания температурно-зависимого узла открываются пути для перелива жидкости, сила вязкого трения между диском и корпусом уменьшается, вентилятор останавливается.

Проверка вискомуфты.

Любые подозрения о нештатной работе детали требуют немедленной проверки, поскольку ее неисправность может привести к серьезным поломкам основных систем.

Как проверить в трансмиссии?

Наиболее точные результаты дает проверка снятой с раздаточной коробки вискомуфты.

Для этого достаточно:

  • Снять деталь;
  • Провернуть шестерню дифференциала ключом с динамометром (или измерить усилие пружинным динамометром).

Усилие не должно превышать пределы, установленные производителем (найти можно в технических писаниях на устройство и справочниках по комплектующим).

Проверить деталь можно и не снимая ее. Для этого следует:

  • вывесить колесо ведомой оси;
  • попытаться его провернуть, измерив усилие динамометром;
  • момент рассчитать по известному диаметру колеса

Если полученная величина не превышает заданных производителем пределов – деталь рабочая. Если же колесо не удалось провернуть вовсе – устройство необходимо срочно менять.

Видео пособие.

Как проверить вискомуфту ВО?

Проверка вязкостной муфты ВО не составляет особого труда:

  • Завести двигатель «на холодную»;
  • Через 30-60 с шум вентилятора уменьшится – он перейдет в холостой режим (в этот момент его можно остановить любым препятствием, например, свернутой газетой, но делать это не рекомендует техника безопасности);
  • Через некоторое время при прогреве двигателя (контролируется по датчику температуры) вязкостная муфта начнет увеличивать скорость агрегата;
  • При этом должна быть однозначная реакция на повышение оборотов двигателя – быстрее вращается двигатель – быстрее вращается вентилятор.

Проверить устройство можно и в движении (точнее, на стоянке среди дня). При повышении температуры на холостых оборотах – однозначно можно говорить о проблемах с вязкостной муфтой.

Использование вискомуфт для колес одной оси.

Возможен и другой вариант использования муфты – для колес одной оси. При таком применении устройство устанавливается между осевым дифференциалом и полуосью. В этом случае при прохождении поворотов или пробуксовке одного из колес устройство способствует перераспределению момента между ними, обеспечивая безопасное выполнение маневра или прохождение проблемного участка.

Существуют решения, в которых на колеса одной оси ставится пара деталей. Такая конструкция позволяет отказаться и от осевого (межколесного) дифференциала. При этом использование пары вискомуфт позволяет обеспечить все режимы – как дифференциальное вращение, так и блокировку колес оси.

Плюсы и минусы вискомуфт полного привода.

Как и любое устройство, ВЗ в полноприводных автомобилях имеют и достоинства, и недостатки.

Достоинства:

  • Автоматическое подключение полного привода или взаимная блокировка колес оси, что значительно повышает проходимость и безопасность движения на сложных покрытиях;
  • Простота технического решения и, соответственно, его дешевизна и надежность – производители, чаще всего выполняют устройства необслуживаемыми, рассчитывая на срок службы, равный сроку жизни автомобиля.

На практике пробег 90-100 тыс км (в тяжелых условиях и меньше) становится предельным из-за потери жидкостью своих свойств и неисправностей в других системах автомобиля. При таком пробеге рекомендуется замена устройства.

Недостатки:

  • Запаздывание и нелинейность срабатывания не позволяют осуществлять абсолютный контроль за полным приводом;
  • В большинстве случаев на автомобилях, оборудованных вискомуфтами, ручное включение/отключение второй ведущей оси не предусмотрено;
  • Ограниченные размеры вносят ограничения на передачу крутящего момента, а также на возможности длительной работы в нагруженном состоянии (возможен перегрев и выход из строя);
  • Совместная работа ВЗ и электронных систем типа ABS, ESP и аналогичных затруднена, поскольку решают они противоположные задачи.
