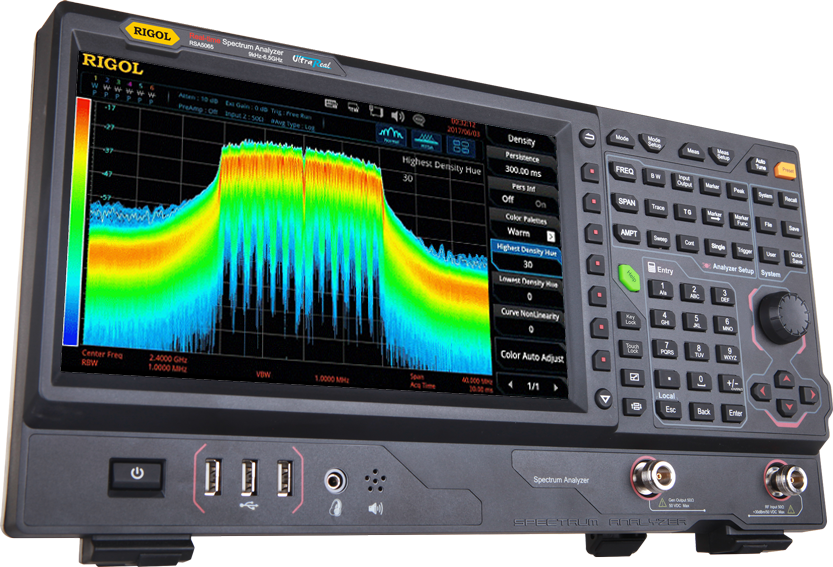

Анализаторы спектра реального времени (Real-Time Spectrum Analyzers, RTSA) стали неотъемлемым инструментом в современной радиоэлектронике. Они позволяют инженерам и техникам исследовать сложные радиочастотные (RF) сигналы в реальном времени, выявлять кратковременные события и аномалии, которые невозможно обнаружить с помощью традиционных анализаторов спектра. Серия Rigol RSA5000 представляет собой семейство высокопроизводительных анализаторов спектра реального времени, предназначенных для широкого спектра применений, от тестирования беспроводной связи до анализа помех.
Ключевые особенности и преимущества Rigol RSA5000
Серия RSA5000 предлагает впечатляющий набор функций, которые делают ее мощным инструментом для анализа спектра в реальном времени:
- Высокая полоса анализа в реальном времени: RSA5000 обладает широкой полосой анализа в реальном времени, позволяющей захватывать и анализировать сложные модулированные сигналы, такие как Wi-Fi, Bluetooth и сотовые сигналы. Широкая полоса позволяет пользователям видеть всю картину RF-окружения и быстро находить интересующие сигналы.
- Превосходные характеристики производительности: Анализаторы серии RSA5000 отличаются превосходными характеристиками, такими как низкий уровень собственных шумов, высокая чувствительность и широкий динамический диапазон. Это позволяет обнаруживать слабые сигналы в присутствии сильных помех и точно измерять характеристики сигналов.
- Расширенные возможности запуска и маскирования: RSA5000 предлагает широкий спектр возможностей запуска, включая запуск по мощности, частоте, маске и событиям времени. Это позволяет пользователям изолировать конкретные события и аномалии, представляющие интерес, и эффективно анализировать их.
- Интуитивно понятный пользовательский интерфейс и расширенные функции анализа: RSA5000 оснащен удобным интерфейсом с большим сенсорным экраном, что облегчает навигацию и управление прибором. Он также предлагает расширенные функции анализа, такие как спектрограмма, плотность вероятности и карта постоянства, которые помогают пользователям глубже понять поведение сигналов.
- Разнообразные опции и аксессуары: Rigol предлагает широкий спектр опций и аксессуаров для RSA5000, включая расширение полосы пропускания, предусилители, генераторы сигналов и широкий выбор антенн. Это позволяет пользователям адаптировать RSA5000 к своим конкретным потребностям и приложениям.
Применение Rigol RSA5000
Анализаторы спектра реального времени Rigol RSA5000 находят широкое применение в различных областях:
- Разработка и тестирование беспроводных устройств: RSA5000 может использоваться для разработки и тестирования беспроводных устройств, таких как Wi-Fi, Bluetooth, сотовые телефоны и IoT-устройства. Он позволяет инженерам измерять производительность устройств, выявлять и устранять проблемы и обеспечивать соответствие стандартам.
- Анализ помех: RSA5000 может использоваться для анализа помех в различных RF-средах. Он позволяет пользователям выявлять источники помех, определять их характеристики и разрабатывать стратегии для смягчения их влияния.
- Мониторинг спектра: RSA5000 может использоваться для мониторинга спектра в реальном времени. Он позволяет пользователям отслеживать использование спектра, обнаруживать несанкционированные сигналы и обеспечивать соблюдение правил использования спектра.
- Радиоразведка и контрразведка: RSA5000 может использоваться для радиоразведки и контрразведки. Он позволяет пользователям перехватывать и анализировать радиосигналы, выявлять источники сигналов и оценивать их угрозу.
Спектрограмма: визуализация поведения сигнала во времени
Одной из ключевых функций анализаторов спектра серии RSA5000 является спектрограмма. Спектрограмма представляет собой трехмерное отображение, показывающее изменения спектра сигнала во времени. По оси X отображается частота, по оси Y – время, а цвет точки указывает на мощность сигнала на данной частоте в данное время. Эта визуализация позволяет инженерам выявлять кратковременные события, такие как кратковременные импульсы, изменения частоты или модуляции, которые могут быть пропущены при обычном анализе спектра. Спектрограмма особенно полезна при отладке проблем с беспроводными устройствами, анализе помех и мониторинге спектра. Она позволяет быстро определить, как ведет себя сигнал во времени, и выявить любые аномалии, требующие дальнейшего исследования.
Плотность вероятности (Probability Density Function – PDF): глубокий анализ статистических характеристик
Функция плотности вероятности (PDF) в анализаторе RSA5000 предоставляет пользователям возможность анализировать статистические характеристики РЧ-сигналов. PDF строит гистограмму мощности сигнала, позволяя увидеть, как часто встречаются определенные уровни мощности. Это особенно полезно при анализе сложных модулированных сигналов или при идентификации источников шума и помех. Анализируя форму PDF, инженеры могут получить представление о поведении сигнала, выявить его характеристики и оценить его влияние на систему. Например, PDF может выявить наличие редких, но мощных импульсов, которые могут вызывать проблемы в коммуникационной системе.
Карта постоянства (Persistence Spectrum): выявление преобладающих частот и скрытых сигналов
Карта постоянства в RSA5000 представляет собой гистограмму спектра, показывающую, как часто каждая частота появляется в сигнале за определенный период времени. Более частые частоты отображаются более ярким цветом, что позволяет быстро идентифицировать преобладающие частоты и выявлять скрытые или слабовыраженные сигналы, которые могут быть трудно обнаружены с помощью традиционного анализа спектра. Карта постоянства особенно полезна при анализе сложных радиочастотных сред, где присутствует множество сигналов, и при выявлении периодических помех. Она позволяет инженерам сосредоточиться на наиболее значимых частотах и анализировать их более детально.
Заключение
Анализаторы спектра реального времени Rigol RSA5000 – это мощные и универсальные инструменты для анализа спектра в различных областях радиоэлектроники. Благодаря высокой производительности, расширенным функциям анализа и удобному интерфейсу, RSA5000 помогают инженерам и техникам решать сложные задачи и повышать эффективность своей работы. Широкий выбор опций и аксессуаров позволяет адаптировать анализатор к конкретным потребностям, делая его отличным выбором для лабораторий, производственных предприятий и полевых работ.
